Сибирская генерирующая компания с помощью квадрокоптера с тепловизором проверила состояние изоляции тепловых сетей и наличие утечек теплоносителя.

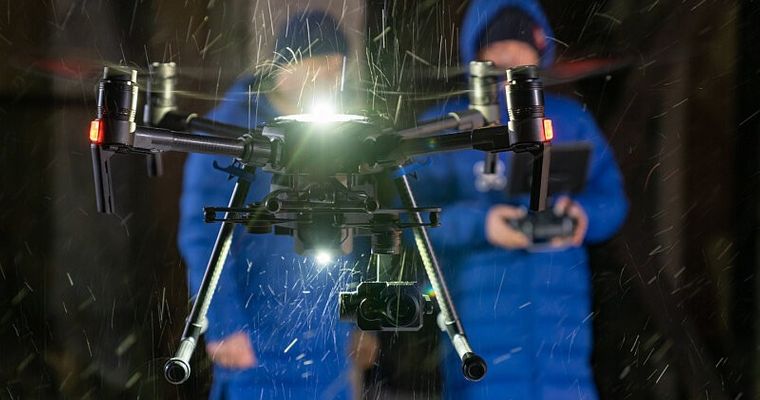

Тепловизионная съёмка с воздуха — проверка теплосетей при помощи квадрокоптера, к которому прикреплён тепловизор. В сравнении с классической тепловизионной аэрофотосъемкой с вертолёта использование БПЛА значительно дешевле, детализация на порядок выше.
В этом году с помощью метода воздушной тепловизионной съёмки в Новосибирске СГК обследует 76 километров теплосетей. Это на 30 километров больше, чем в 2020 году.
Проверять трубопроводы с воздуха Сибирской генерирующей компании в Новосибирске помогает подрядная организация — «БПЛА Эксперт». К проверке сотрудники готовились год: изучали ландшафт, расположение теплосетей, их высоту и глубину прокладки, места, в которых коммуникации и стратегические объекты могут помешать облёту.
Маршрут задают при помощи электронной схемы расположения теплотрасс в городе, которую заранее загружают в память квадрокоптера. На скорости 9 км/ч беспилотник с тепловизором делает до 1000 снимков одного участка теплотрассы, фотографирует объект каждые три секунды.
Квадрокоптер облетает коммуникации на высоте от 70 до 200 метров, тепловизор считывает температуру объектов и показывает их разницу, передаёт картинку по Wi-Fi на внешнее устройство (планшет или смартфон), данные записываются в памяти устройства. Проверка одного участка до 20 километров занимает примерно 6–7 часов. Проводят облёт чаще всего ночью или до рассвета, когда разница температур заметнее всего.
После облёта полученную информацию обрабатывают и создают единый тепловой слой в виде карты из тепловизионных снимков. Карту энергетики получают на руки уже через 12 часов. По готовой картинке они определяют возможную утечку теплоносителя, повреждения изоляции и даже незаконную врезку в теплосеть. После этого готовят оборудование и бригаду, они выезжают на место и устраняют выявленные при помощи тепловизионных снимков проблемы теплосети.
Тепловизионный контроль с помощью БПЛА с тепловизором помогает выявить повреждения теплоизоляции, нарушение конструкций тепловых камер, заполнение каналов и тепловых камер водой, незаконные врезки в теплосеть, утечки теплоносителя по причине порыва трубопровода.
Специалисты «БПЛА Эксперт» запланировали облёты теплосетей Новосибирска с 17 по 19 ноября. Но из-за погодных условий, сильного ветра и снегопада, продолжить тепловизионное обследование подземных и надземных теплопроводов получилось лишь 24 ноября. Поскольку для максимального качества тепловизионной аэрофотосъемки необходимо учитывать метеоусловия (отсутствие осадков, сильного ветра), минимальное присутствие в зоне облёта автомобилей и людей, это мешает диагностике.
Несмотря на технологичность и практичность метода тепловизионного воздушного контроля, он не дает 100%-го результата, поскольку в процессе обследования проявляются «слепые зоны»: переходы, компенсаторы, места технологических врезок — из-за сложной конфигурации этих объектов их не видит тепловизор.
