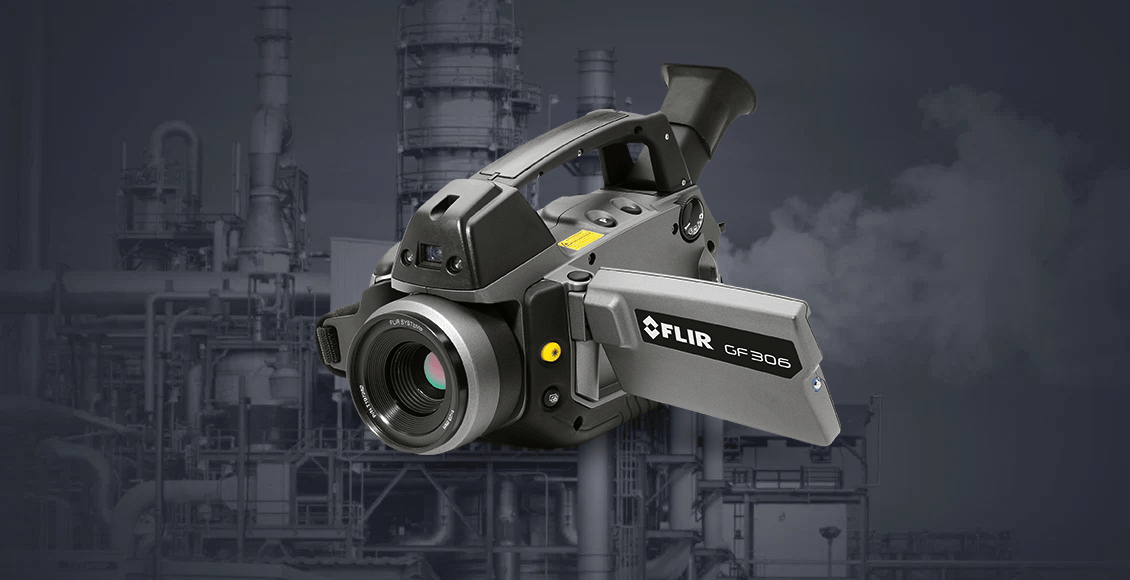

Тепловизор GF306 компании FLIR –уникальный прибор для обнаружения утечек гексафторида серы (элегаз).
Гексафторид серы, чаще называемый элегазом (электрический газ) - это универсальный электроизолятор, обладающий высоким напряжением пробоя при практической инертности, превосходящей инертность азота и лишь слегка уступающей инертности гелия, при гораздо большей сравнительной дешевизне. Гексафторид серы SF6 не имеет ни цвета, ни запаха, не токсичен, не горюч. практически идеальный вариант для электроустановок. Неудивительно, что он широко используется вот уже более 40 лет как газообразный диэлектрик в высоковольтных трансформаторах, газонаполненных кабелях, высоковольтной аппаратуре, а также как хладагент и даже как контрастный материал при ультразвуковом исследовании кровеносных сосудов. Одним из достоинств элегаза является то, что его электроизоляционные свойства усиливаются под давлением, следовательно, его широкое применение ведёт к большей компактности электроустановок, сокращению в десятки раз размеров распределительных устройств.
Идея применения этого газа в энергетике пришла ещё советским инженерам, но реализована на Западе. В России элегазовое оборудование начали использовать в 1990-е годы, а споры о его безопасности не утихают до сих пор.
Элегазовое оборудование и токсичные соединения
По мнению ряда специалистов, «для поддержания надёжности энергоснабжения на должном уровне необходимо в ближайшие годы обновить по крайней мере 35% существующего парка высоковольтных коммутационных аппаратов», причём тенденции развития электроэнергетики России свидетельствуют о том, что это обновление будет вестись в русле мировых тенденций, т.е. за счёт активного «внедрения комплектных распределительных устройств с элегазовой изоляцией (КРУЭ) и элегазовых выключателей для открытых распределительных устройств (ОРУ) на классы напряжения 110 кВ и выше». Элегазовые распределительные устройства практически доминируют в электроэнергетике Скандинавских стран, Франции, Италии, Испании, занимают существенную долю рынка Японии и Германии.
Однако не всё так просто. По степени влияния на «парниковый эффект» выброс 1 г. гексафторида серы равняется выбросу 23 900 г. (239 килограммам) углекислого газа. А 500 граммов по своему воздействию на атмосферу равны 11 тоннам СО2, при том, что «живучесть» гексафторида серы в атмосфере сохраняется 3 200 лет. При этом, элегаз является самым серёзным поглотителем солнечной радиации из шести парниковых газов, специально отмеченных в Киотском Протоколе.
И это помимо экономического ущерба, к которому может привести утечка невидимого и неощутимого элегаза.
До последнего времени самым надёжным средством обнаружения утечки газов, в том числе и гексафторида серы были газонализаторы, метко прозванные «нюхачами». То есть, для того, чтобы найти утечку, оператору нужно было поднести «электронный нос» непосредственно к предполагаемому месту утечки газа, ориентируясь либо на свою интуицию, либо проводя сплошные проверки. Ведь увидеть газ было невозможно.
С появлением тепловизора модели GF306 производства FLIR ситуация изменилась. Теперь можно увидеть сквозь окуляр тепловизора любую утечку газа.
Даже небольшая утечка гексафторида серы отображается на экране тепловизора в виде тёмного облака.
Тепловизоры для поиска утечек газов
Тепловизоры серии GF специально разработаны для быстрого поиска и обнаружения различных газов – от этилена и метилэтилкетона до фреона -12 и уксусной кислоты, от диоксида хлора до ангидрида аммония. Это специальная серия тепловизоров, предназначенная для эксплуатации в жестких промышленных условиях, с компактным, но очень прочным водонепроницаемым корпусом, удобными клавишами управления и легким весом.
В дополнение к этому, модель GF оснащена режимом высокой чувствительности (HSM) и чувствительным детектором (св. 25 mK), предназначенными для обнаружения даже незначительных утечек газов, прежде всего гексафторида серы, с расстояния в несколько метров. Тепловизор весит всего 2,4 кг, легко удерживается одной рукой. Всё вместе это позволяет проводить осмотр больших площадей и крупных конструкций на безопасном расстоянии, что значительно сокращает время диагностики и упрощает всю процедуру обследования.
Готовые изображения высокого разрешения сохраняются в режиме реального времени, можно записать видео, а затем изучить отснятый материал на экране обычного монитора ПК.
